Εισαγωγή προϊόντος

ΠροϊόνDeσενάριο

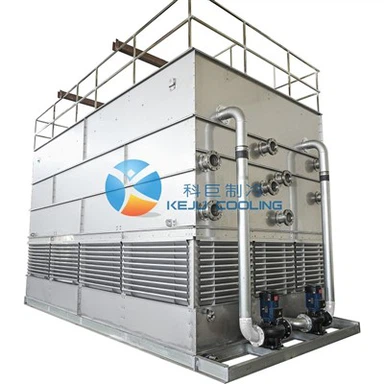

Ο πύργος ψύξης νερού κλειστής ροής της σειράς KBL είναι κατασκευασμένος από ειδικά επικαλυμμένο κράμα χάλυβα ή ανοξείδωτο χάλυβα, πηνία ανταλλαγής θερμότητας από ανοξείδωτο χάλυβα ή κόκκινο χαλκό. Οι πύργοι ψύξης αντίθετης ροής της σειράς KBL είναι πιο συμπαγείς, καταλαμβάνουν λιγότερο χώρο εγκατάστασης, λειτουργούν χωρίς υγρό γέμισμα και είναι πιο κατάλληλοι για ψύξη ζεστού νερού με υψηλότερη θερμοκρασία εισόδου. Το μέγεθος του πύργου μπορεί να προσαρμοστεί σύμφωνα με τα τυπικά δοχεία ή τις συγκεκριμένες συνθήκες έργου.

Οι πύργοι ψύξης αντίθετης ροής κλειστού κυκλώματος της σειράς KBL εφαρμόζονται ευρέως σε διαφορετικά πεδία, για ψύξη κυκλοφορούντος νερού, λαδιού ή άλλου ρευστού διεργασίας για κλίβανους τήξης/κενού/πολυκρυστάλλου, επαγωγικούς θερμαντήρες, συμπιεστές, αντλίες θερμότητας, γραμμές παραγωγής μεταλλικών εξαρτημάτων, υδραυλικά σταθμοί, γεννήτριες ισχύος, μετασχηματιστές, μετατροπείς κ.λπ.

product-800-679

Διαμορφώσεις του Counter Flow Closed Water Cooling Tower

	Εναλλάκτης θερμότητας κόκκινου χαλκού Σύμφωνα με το διεθνές πρότυπο, παράγεται από T2 depickling κόκκινο χαλκοσωλήνα με καθαρότητα 99,9%, με υψηλή απόδοση μεταφοράς θερμότητας. Υιοθετείται ένας τρόπος κλιμακωτής διάταξης, αυξάνοντας την απόδοση μεταφοράς θερμότητας και μειώνοντας την πτώση πίεσης στον αέρα που ρέει μέσα από τη μονάδα. Ο εγκατεστημένος σωλήνας πηνίου τίθεται σε δοκιμή πίεσης αέρα 1,2Mpa σε νερό για να διασφαλιστεί ότι δεν υπάρχει διαρροή.
ΑνοξείδωτοςSτηλHφάωExchanger Κατασκευασμένο από κανονικό σωλήνα 304 ή 316L, προσαρμόζεται στο περιβάλλον. Υιοθετείται ένας τρόπος κλιμακωτής διάταξης, αυξάνοντας την απόδοση μεταφοράς θερμότητας και μειώνοντας την πτώση πίεσης στον αέρα που ρέει μέσα από τη μονάδα. Ο εγκατεστημένος σωλήνας πηνίου τίθεται σε δοκιμή πίεσης αέρα 1,2Mpa σε νερό για να διασφαλιστεί ότι δεν υπάρχει διαρροή.
	ΗλεκτρικόςCέλεγχοςCΑμπινέ Ο ηλεκτρικός πίνακας ελέγχου είναι κατάλληλος για εφαρμογές εξωτερικού χώρου και μπορεί να χρησιμοποιηθεί η λειτουργία ελέγχου PLC.
ΝερόRσυμπληρώνονταςIΝΛΕΤ Να ελέγχεται με σφαιρική βαλβίδα πλωτήρα από ανοξείδωτο χάλυβα.
	ΕξάτμισηSσύστημα Ο ανεμιστήρας περιβλήματος αλουμινίου τριών αποστάσεων υιοθετείται και εγκαθίσταται σε ειδικό σωλήνα επαγωγής αέρα και ένα κάλυμμα γαλβανισμένου εν θερμώ από συρμάτινο πλέγμα από χάλυβα είναι τοποθετημένο στην κορυφή του για προστασία. Η κατηγορία προστασίας του κινητήρα ανεμιστήρα είναι IP55 και η κατηγορία μόνωσης είναι επίπεδο F.
Water Defector (Αφυγραντήρας) Κατασκευασμένο από υλικό PVC, ομαδοποιείται και τοποθετείται στο εσωτερικό της μονάδας. Ο αφυγραντήρας είναι σχεδιασμένος με τρεις αλλαγές για να διασφαλίζει ότι το νερό στη ροή του αέρα μπορεί να μπλοκαριστεί, έτσι ώστε ο μέγιστος ρυθμός μετατόπισης της υγρασίας να είναι μικρότερος από 0,1 ανά χίλια του όγκου του νερού που ανακυκλώνεται.
	ΑέραςIλαμβάνωGποταμάκι Είναι κατασκευασμένο από υλικό PVC και τοποθετείται στο πλαίσιο γύρω από τη μονάδα που αποσυναρμολογείται και συναρμολογείται εύκολα, ώστε να μπορεί να συντηρηθεί ο εναλλάκτης θερμότητας. Η γρίλια έχει σχεδιαστεί με δύο αλλαγές αέρα για να αποτρέπεται το πιτσίλισμα του νεροχύτη και η έκθεση στο άμεσο ηλιακό φως. Διαθέτει ζώνη επιβράδυνσης αέρα, μέσω της οποίας ο αέρας μπορεί να οδηγηθεί αποτελεσματικά στον ανεμιστήρα.
ΨεκασμόςSσύστημα Εφαρμόζεται μια κατακόρυφη φυγοκεντρική αντλία για την παροχή επαρκούς νερού ψεκασμού, ώστε να διασφαλιστεί ότι ολόκληρο το σετ του σπειροειδούς σωλήνα περιέχεται πλήρως στη ροή του νερού. Ο σωλήνας ψεκασμού κατασκευάζεται με τυπικό υλικό PVC, με αντοχή στη διάβρωση.

ΤεχνικόςΠαμετρητές

Μοντέλο	Ικανότητα ψύξης (Kcal/h)	Ροή εργασίας (m³/h)	*Διαστάσεις (ΜΠΥ) (mm)*	Διάμετρος εισόδου και εξόδου
KBL-05	150000	30	2800x1870x2450	DN80
KBL-06	180000	36	2800x1870x2450	DN80
KBL-07	225000	45	3400x1970x2600	DN100
KBL-08	260000	52	3400x1970x2600	DN100
KBL-09	300000	60	3400x1970x2600	DN100
KBL-10	350000	70	3400x1970x3250	ΔΝ125
KBL-12	400000	80	3400x1970x3250	ΔΝ125
KBL-13	450000	90	3400x1970x3250	ΔΝ125
KBL-14	500000	100	3400x2340x3250	ΔΝ125
KBL-15	550000	110	3400x2340x3250	ΔΝ125
KBL-16	600000	120	4200x2340x3350	DN150
KBL-17	650000	130	4200x2340x3350	ΔΝ150
KBL-18	700000	140	4200x2340x3350	ΔΝ150
KBL-19	750000	150	4200x2340x3350	ΔΝ150
KBL-20	800000	160	4800x2340x4200	DN200
KBL-21	900000	180	4800x2340x4200	DN200
KBL-22	1000000	200	4800x2340x4200	DN200
KBL-23	1100000	220	4800x2340x4200	DN200
KBL-24	1200000	240	5350x2340x4300	DN200
KBL-25	1300000	260	5350x2340x4300	DN200
KBL-26	1400000	280	6100x2340x4250	ΔΝ250
KBL-27	1500000	300	6100x2340x4250	ΔΝ250
KBL-28	1700000	340	5350x3200x4650	ΔΝ250
KBL-30	1900000	380	5350x3200x4650	DN250
KBL-32	2100000	420	5800x3200x4650	ΔΝ250
KBL-34	2500000	500	6500x3200x4700	DN300
KBL-36	2800000	560	6500x3200x4700	DN300

Σημείωση: Οι παραπάνω τεχνικές παράμετροι είναι μόνο για αναφορά: επειδή τα προϊόντα ενημερώνονται και βελτιστοποιούνται συνεχώς, οι παράμετροι υπόκεινται σε αλλαγές χωρίς προηγούμενη ειδοποίηση.

Θεωρία Εργασίας

Η αρχή λειτουργίας του πύργου ψύξης κλειστού κυκλώματος αντίθετης ροής είναι η εξής: Το ρευστό εργασίας (μαλακό νερό ή άλλα υγρά) κυκλοφορεί στον σωλήνα πηνίου του πύργου ψύξης κλειστού κυκλώματος αντίθετης ροής, η θερμότητα του ρευστού απορροφάται από το τοίχωμα του σωλήνα πηνίου. Το νερό ψεκασμού ψεκάζεται στην επιφάνεια του σωλήνα του πηνίου για ανταλλαγή θερμότητας και εν τω μεταξύ ο ψυχρός αέρας ρέει από τη σχάρα εισαγωγής αέρα στο κάτω μέρος της μονάδας στον πύργο για να κυκλοφορήσει από κάτω προς τα πάνω και να ρέει ομοιόμορφα μέσα από την επιφάνεια του σωλήνα πηνίου. Ένα μικρό μέρος του νερού εξατμίζεται ενώ απορροφάται η θερμότητα και ο ζεστός και υγρός αέρας εκκενώνεται έξω από τον επάνω ανεμιστήρα, ενώ το υπόλοιπο νερό πέφτει στον δίσκο νερού στο κάτω μέρος για την επόμενη ανακυκλοφορία. Δεδομένου ότι το ρευστό στον σωλήνα πηνίου βρίσκεται σε κλειστή ανακυκλοφορία, η κατανάλωση είναι πολύ μικρή και ο ρυθμός ροής του νερού ψεκασμού είναι μόνο 0.1%-0.2%.
